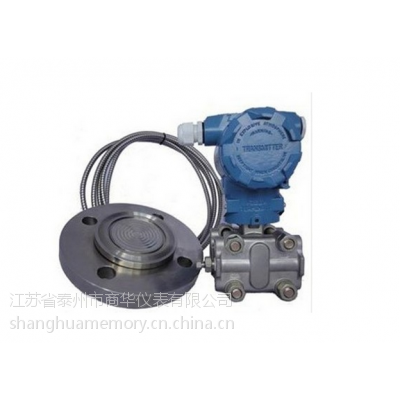

WNK-1151/3051AGP压力变送器

WNK-1151/3051AGP压力变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理***、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

产品特点：

超级的测量性能，用于压力、差压、液位、流量测量

精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%

量程、零点外部连续可调，量程比100：1

正迁移可达500%、负迁移可达600%

稳定性能好，稳定性：0.25% 60个月

耐过压

固体传感器设计

全系列统一结构、互换性强

接触介质的膜片材料可选

低压浇铸铝合金壳体

测量速率：0.2S

小型化（2.4kg）全不锈钢法兰，易于安装

过程连接与其它产品兼容，实现测量

采用16位计算机的智能变送器

标准4-20mA，带有基于HART协议的数字信号，远程操控

支持向现场总线与基于现场控制的技术的升级

技术参数

使用对象 ：液体、气体;和蒸汽

供电电压 ： 12～36V DC，标准值24VDC；

输出信号 ： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)

环境温度 ： －25～70℃ （一般变送器）， －15～70℃ （带现场指示器）

测量温度 ：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃

储藏温度 ： －40～100℃；

相对温度 ：0-***RH

防护等级 ：dⅡBT4 ,iaⅡCT5 ；

电源影响 ：小于输出范围的 ±0.005%/V；

l振动影响 ：在任何方向上振动 200Hz ，引起的误差为范围的 0.05%／g（微差压为0.25%／g） ；

安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；

稳定性 ：六个月内不超过变送器的精度；

指示器 ：线性指示 0～***；3-1/2位LCD 液晶显示

量程和零位 ：外部连续可调；

正负迁移 ：正迁移量为 500% ，负迁移量为 600%

材料 隔离膜片 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
排气/排液阀 ： 316L不锈钢，哈式合金-C， 蒙耐尔合金
法兰和接头 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金
&＃39;O&＃39; 型圈 ：氟橡胶
灌充液 ：硅油 惰性油
螺栓 ： 316L 不锈钢
电子壳体 ：低铜铝合金

产品选型

WNK-1151/3051AGP
